Vad är Pillow Block Bearing

Ett kuddblockslager är en piedestal som används för att stödja en roterande axel med hjälp av kompatibla lager och olika tillbehör. Monteringen består av ett monteringsblock som inrymmer ett lager. Blocket monteras på ett fundament och en axel sätts in, vilket gör att den inre delen av lagret/axeln kan rotera. Om du vill veta specifikationer och priser för Pillow Block Bearing, vänligen kontakta oss!

Fördel med kuddblocklager

Ökad lastkapacitet
Kuddblockslager är designade för att tåla tunga belastningar, vilket gör dem idealiska för industriell utrustning som arbetar under högt tryck. Dessa lager fördelar belastningen jämnt, vilket minskar risken för för tidigt slitage och haverier. Genom att använda kuddblocklager kan du säkerställa att din utrustning klarar kraven från tunga applikationer.
Förbättrad prestanda
Genom att inkludera kuddblockslager kan du avsevärt förbättra prestandan hos din industriella utrustning. Dessa lager erbjuder låg friktion och smidig drift, vilket resulterar i minskad energiförbrukning och ökad effektivitet. Med förbättrad prestanda kan din maskin arbeta på sin optimala nivå, vilket resulterar i högre produktivitet och produktion.
Förbättrad hållbarhet
Industriell utrustning arbetar ofta i tuffa miljöer och utsätter lager för damm, skräp och extrema temperaturer. Kuddblockslager är designade för att motstå dessa utmanande förhållanden och erbjuder utmärkt motståndskraft mot slitage, rivning och stötar. Genom att använda hållbara kuddblockslager kan du förhindra för tidiga haverier och kostsamma stillestånd.
Minskade underhållskostnader
En av de viktigaste fördelarna med att använda kuddblockslager är deras förmåga att minimera underhållskraven. Dessa lager är smorda, tätade och förmonterade, vilket minskar behovet av frekventa underhållsingrepp. Med mindre stilleståndstid som spenderas på lagerunderhåll kan din industriella utrustning fungera effektivt, vilket sparar värdefull tid och pengar.
Enkel installation och byte
Kuddblockslager är designade för enkel installation och byte, vilket möjliggör snabbt och problemfritt underhåll. Med sin enkla monteringsprocess möjliggör dessa lager snabbare utrustningsinställning och minimerar stilleståndstiden vid byte. Denna enkla installation säkerställer att din industriella utrustning snabbt kan återupptas, vilket maximerar produktiviteten.
Mångsidiga applikationer
Kuddblocklager erbjuder mångsidighet i sina applikationer, vilket gör dem lämpliga för olika industriell utrustning inom olika sektorer. Från transportörsystem och jordbruksmaskiner till tillverkningsutrustning och gruvdrift kan dessa lager anpassas till olika arbetsförhållanden. Deras mångsidighet möjliggör sömlös integration i olika typer av maskiner.
Brus- och vibrationsreducering
Industriell utrustning kan generera betydande buller och vibrationer, vilket kan påverka den övergripande driften och arbetsmiljön. Kuddblockslager har funktioner för ljud- och vibrationsreducering, vilket säkerställer en tystare och bekvämare arbetsmiljö. Genom att minimera buller och vibrationer bidrar dessa lager till en säkrare och mer produktiv arbetsplats.
Korrosionsbeständighet
Många industriella miljöer utsätter utrustning för frätande ämnen, såsom fukt, kemikalier och föroreningar. Kuddblockslager är designade med korrosionsbeständiga material, vilket ger utmärkt skydd mot rost och försämring. Genom att använda korrosionsbeständiga lager kan du förlänga livslängden på din industriutrustning och behålla dess prestanda.
Kostnadseffektiv lösning
Att investera i högkvalitativa kuddblocklager kan vara en kostnadseffektiv lösning för din industriutrustning. Dessa lager ger lång livslängd, vilket minskar behovet av frekventa byten och därmed förknippade kostnader. Dessutom bidrar deras förmåga att minimera underhållskraven och förbättra energieffektiviteten till totala kostnadsbesparingar.
Lång livslängd
Kuddblockslager är kända för sin långa livslängd, vilket säkerställer pålitlig prestanda och hållbarhet. Dessa lager är designade med kvalitetsmaterial och tillverkningsprocesser, vilket resulterar i förlängd livslängd. Genom att använda kuddblockslager kan du minimera stilleståndstiden och maximera livslängden på din industriutrustning.

Typ av kuddblocklager

Glidlager
Glidlager används för att begränsa, styra eller minska friktionen i linjära applikationer. De använder en glidande verkan istället för den rullande verkan som används av kul-, rull- och nållager. Glidlager kan konstrueras av en mängd olika material, men är vanligtvis brons, en grafit-metall tillåter, eller plast. Släta metallkuddsblocklager måste smörjas ordentligt för att minska slitage och friktion. Bronsglidlager kan också antingen vara impregnerade med olja eller självsmörjande.

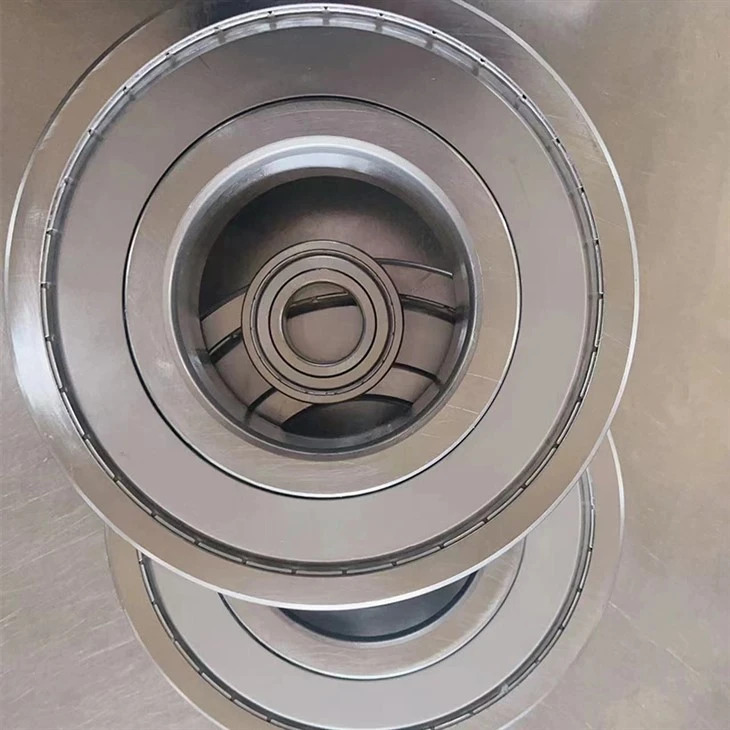

Kullager
Kullager har en kula som rullande element. De används för att ge jämna rörelser med låg friktion i roterande applikationer. Konstruktionen består av en inre och yttre ring, kulor och vanligtvis en bur eller kulavskiljare. Kulkuddsblocklager har en inre och yttre ring och kulor. De kan vara utrustade med en bur eller kulavskiljare.
Rulllager
Rulllager har en rulle som rullande element. De används för att ge jämna rörelser med låg friktion i roterande applikationer. Konstruktionen består av en inre och yttre ring, rullar och vanligtvis en bur eller rullseparator. Det finns tre huvudsakliga typer av rullager som används i kuddblock:

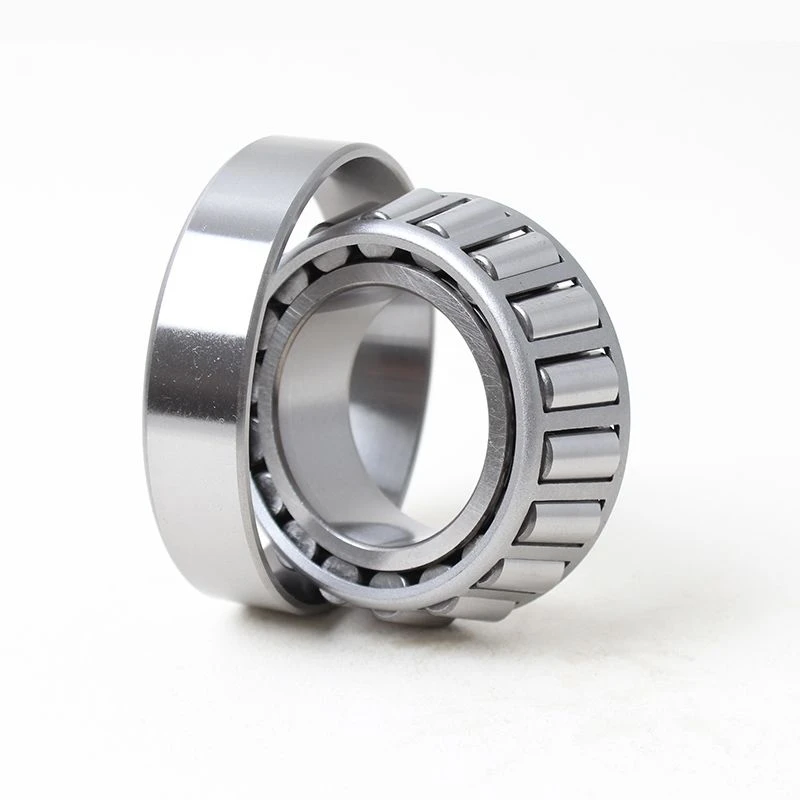

1. Koniska rullager
Koniska rullager använder koniska rullar som löper på koniska banor. De kan stödja både radiella och axiella belastningar samt bära högre belastningar än kullager på grund av att de har större kontaktyta. Koniska rullager innehåller en inre ring (kon), en yttre ring (kopp), en hållare och rullar. De har höga radiella och axiella lastkapaciteter när de används vid låga till medelhöga hastighetsnivåer. Trycknivån för kullager med koniska rullar är cirka 60 % av den radiella kapaciteten. De är oftast dyrare.
2. Sfäriska rullager
Sfäriska rullager är självinställande, dubbelradiga, kombinerade radial- och axiallager. Rullelementet i dessa kuddblockslager har en krönt eller sfärisk form. Kullager med sfäriska rullar är överlägsna när de hanterar höga belastningar och belastningar som kräver tolerans mot stötar; dock har de begränsade hastighetsmöjligheter.
3.Cylindriska rullager
Cylindriska rullager är lager med hög radiell kapacitet och måttlig axialbelastning. De kan krönas eller avlastas för minskade stresskoncentrationer. Kullager med cylindriska rullar ger låg friktion och tillåter hög hastighet.
Nålrullager
Nålrullager har en nålrulle som rullande element. De liknar cylindriska rullager men har ett mindre förhållande mellan diameter och längd. Genom att kontrollera det periferiska spelet mellan rullar eller nålar hålls rullande element parallellt med axelns axel. Nålrullager är designade för radiella belastningar där en låg profil önskas.
Hydrodynamiska lager
Hydrodynamiska lager är vätskefilmlager som förlitar sig på en film av olja eller luft för att skapa ett spel mellan de rörliga och stationära elementen. Hydrodynamiska kuddblockslager bibehåller hög styvhet, belastningskapacitet och lång lagerlivslängd, men är betydligt mer komplexa och dyra än vanliga kuddblocklager med rullande element.

Hur man installerar ett kuddblocklager

Kontrollera och rengör axeln
Kontrollera först ditt skaft för att säkerställa att det är rent, runt, rakt, fritt från grader och hack och inte är underdimensionerat eller överdimensionerat, enligt tillverkarens specifikationer. Använd fint sandpapper eller scotch bright för att rengöra skaftet från eventuell rost. Använd sedan ett lätt lager olja för att ta bort eventuellt skräp.

Placera lagren på axeln
När du placerar lagret på axeln, om det är nödvändigt att knacka lagret på plats, använd en klubba och ett lövträblock eller ett mjukt stålrör mot innerringen. Slå INTE eller utöva tryck på höljet eller tätningarna.

Skruva fast höljet lätt vid monteringskonstruktionen
Placera axeln på plats genom att lätt skruva fast höljet till monteringsstrukturen. Brygg över husets monteringsbultar med tunga brickor eller tunga fjäderlåsbrickor. Detta kan hjälpa till att förhindra att den lossnar.

Fastställ den slutliga monteringspositionen
Innan du fäster bultarna, fastställa din slutliga monteringsposition genom att rikta in lagerenheterna för hand eller en gummiklubba.

Skruva fast höljet ordentligt i monteringskonstruktionen
När lagret är korrekt inriktat, skruva fast båda enheterna ordentligt i monteringsstrukturen.

Se till att axeln kan röra sig axiellt
Se till att axeln kan röra sig axiellt genom lagerhålen för att bekräfta korrekt inriktning. Om detta inte kan göras, lossa husen och justera om axeln.

Dra åt båda kragens inställningsskruvar
Dra åt båda kragens ställskruvar och vrid sedan axeln och dra åt växelvis till tillverkarens rekommenderade vridmoment. Om en momentnyckel inte är tillgänglig, dra åt ställskruvarna tills en permanent vridning upprättas med en insexnyckel.

Expansionsenhet
Om du använder en expansionsenhet, lås alltid det fasta lagret först. Flytta expansionslagret axiellt till mitten i huset. När den väl är centrerad, dra åt växelvis ställskruvarna på expansionsenheten som du gjorde på den fasta enheten.

Hur man underhåller kuddblocklager

Förse lagren med ren olja
Kuddblocklager behöver smörjas för att fungera korrekt. Lagren kan smörjas med flytande olja, oljedimma eller en typ av fett.
Det är viktigt att se till att lagren alltid kan få den olja de behöver. Brist på smörjning kan orsaka en mängd problem. Dessutom ska oljan som används alltid vara ren. Se till att du byter olja vid behov. Det kan avsevärt öka livslängden på din utrustning.

Investera i Protector Seals
Det är smart att ge dina lager ett extra skydd. Detta är en tjänst som lagerskyddstätningar kan tillhandahålla. Det finns två typer av tätningar på marknaden: kontaktskydd och icke-kontaktande skydd.
Ett icke-kontaktande skydd kommer att förhindra att kuddblocket kommer i direkt kontakt med sakerna runt det. Det kan hjälpa till att skydda bäraren från repor, såväl som allmänt slitage.
Kontaktskydd är vanligare. De förser blocklagret med skydd, men blockerar inte kontakten. Magnetiska tätningar är särskilt populära. Med rätt tätningar kommer du att kunna hålla dina blocklager säkra och undvika problem med felinriktning.

Inspektera dina lager ofta
Förutom att förse dina lager med en tätning och ren olja, bör du regelbundet inspektera dem. Se till att de fungerar som de ska. Om du märker några problem, vidta åtgärder för att lösa dem omedelbart. Ju tidigare du åtgärdar ett problem, desto mindre skada kommer det att kunna orsaka.

Hur man väljer kuddblocklager

1.Välj en lagertyp, lämplig för din applikation, t.ex. lasttyp, axelstorlek, löphastighet, snedställning etc. De kan innehålla följande typer av lager

Glidlager
Kullagret
Rulllager - koniska rullager, sfäriska rullager, cylindriska rullager

2.Välj rätt höljematerial för din applikation och miljö
3.Välj ett lämpligt axelfäste

Enheterna kan ha ställskruv, excenterlås, enkel- eller dubbelsatskrage, koncentriskt lås eller konisk adapter

4. Överväg delad typ om det är nödvändigt och om det skulle göra installationen enkel
5.Välj en lagerenhet med en lämplig lagertyp för applikationer med hög belastning
6. Tätningar varierar också, inklusive frigångstätningar, lätt kontakt, kraftig kontakt och extra tätningar

Vanliga frågor

F: Vad använder kuddblockslager?

A: Kuddblockslager stöder axlar som löper parallellt med monteringsytan. Detta gör dem till en mycket enkel men viktig del av transportsystem, industrifläktar, jordbruksutrustning, svängkranar, biltvättar och mycket mer.

F: Vad är skillnaden mellan en fläns och ett kuddlager?

S: Kuddblockslager kan stödja axlar som löper horisontellt, vertikalt eller i vinkel – så länge som blocket är monterat på en yta som löper på samma sätt. Flänsblockslager är i huvudsak den rätvinkliga motsvarigheten. Flänsblockslager stöder axlar som är vinkelräta mot monteringsytan.

F: Hur vet du om ditt kuddkullager är dåligt?

S: Om din främre fjädring ger ifrån sig ett klunkande ljud, är kuddkullagret i din camberplatta utslitet och behöver bytas ut.

F: Vad är skillnaden mellan kuddblock och kullager?

S: Släta kuddblockslager av metall måste smörjas ordentligt för att minska slitage och friktion. Bronsglidlager kan också antingen vara impregnerade med olja eller självsmörjande. Kullager har en kula som rullande element. De används för att ge jämna rörelser med låg friktion i roterande applikationer.

F: Är ett kuddblock ett lager?

S: Ett kuddblockslager, eller ett lagerhus eller plummerblock, är en piedestal som används för att bevisa stöd för en roterande axel med kompatibla lager. Kuddblockslager är faktiskt hus som har ett lager monterat i dem.

F: Vilka är delarna av ett kuddlager?

S: De har en lång hölje, som vanligtvis är gjord av en stark metall som rostfritt stål eller gjutjärn. I mitten av ett kuddblocklager finns huvudhålet som stödjer en maskins eller föremåls axel. Detta hål är omgivet av många små metallkulor i en ringformad komponent som kallas en boll och bur.

F: Kan kuddblockslager ta axiell belastning?

S: Kuddblockshus tillverkade av gjutjärn eller rostfritt stål, klarar minst samma dynamiska och statiska belastningar som de inbyggda insatslagren. De tål även toppbelastningar eller varierande axiella belastningar.

F: Spinner kuddblockslager?

S: Kuddblock fungerar på samma sätt som de flesta andra lager. En maskins eller ett föremåls axel kan sättas in i ett kuddblockslager för att förbättra rotationsrörelsen. Det stora mitthålet i ett kuddblockslager kan lätt rotera eftersom det omges av en kula och en bur.

F: Ska jag smörja nya kuddblockslager?

S: Korrekt smörjning är avgörande för användningen av alla monterade lager. Olja inuti lagerfett ger ett tunt lager mellan rullelementet och lagerringarna. Utan detta lager av olja kommer kuddblock och flänsblock inte att se en bråkdel av sin förväntade livslängd.

F: Hur ofta ska kuddblockslager smörjas?

S: Om din fettspruta ger cirka 1,35 gram per slag, betyder det att lagret behöver 6 slag var 13:e månad; du kan i genomsnitt få en stroke var 8:e vecka eller så.

F: Behöver kuddblockslager fett?

S: Eftersom de innehåller ett lager kräver kuddblocksbussningar smörjning. Utan smörjning kommer de att utsättas för friktion som förkortar deras livslängd. Lager är delar som hjälper till att rotera andra delar, till exempel en axel.

F: Är kullager förseglade?

S: Kuddblocklagerenheter är designade för snabb, enkel och säker montering. De är förseglade och försmorda på fabriken vilket gör dem redo att användas. Flera tätningslösningar och fetter (inklusive livsmedelsgodkända fetter) finns tillgängliga för specifika tillämpningskrav.

F: Kan jag använda olja istället för fett i lager?

S: Oljan fungerar vanligtvis bättre i applikationer med hög temperatur och de där det är hög hastighet och extrem friktion. Fett, å andra sidan, fungerar bra i lagerapplikationer som arbetar med måttliga hastigheter där temperaturen inte är alltför höga.

F: Vilken storlek kuddblocklager behöver jag?

S: Det lager som krävs för en viss applikation beror i första hand på belastningen och diametern på den installerade axeln. Axelhöjden och returhöjden kan bestämmas genom att mäta mittaxellagret på ett kuddblockslager.

F: Hur mycket vikt kan ett kuddblockslager hålla?

S: Hög prestanda: Rullkuddsblock erbjuder dynamiska belastningsklasser som sträcker sig från 800 till 12 500 pund och en låg friktionskoefficient som hjälper till att uppnå hastigheter upp till 25 fot/sekund.

F: Hur många typer av lagerblock finns det?

S: De två vanligaste typerna av lagerblock är kuddblock och flänsblock. Huvudskillnaden mellan de två är axelns orientering mot monteringsytan. Kuddblocklager, som ibland kallas rörmokarlager, stödjer axlar som löper parallellt med monteringsytan.
